仮排水方式

汚物ポンプによる圧送方式

制御方式

フロート及び制御盤による自動制御

本管締切方式

汎用止水プラグによる締切

適用対象管径

Φ150mm〜Φ1500mm（流量による）

適用配管延長

特に定めはないが、全揚程計算により決定する

使用汚物ポンプ呼び径

50A〜200A　※１台当り

汚物ポンプ定格電力

0.75kW〜22.0kW（200V）　※１台当り

使用仮排水配管径

50A〜300A（鋼管又はサクションホース）

仮排水方式

mini本体のみでの真空吸引、ポンプ圧送方式

制御方式

フロート制御 a接点×2個　（手動も可）

宅内桝締切方式

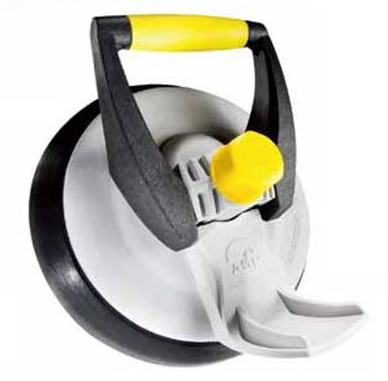

宅内桝専用ストッパーでの締切

吸引管

30A〜40A

圧送管

50A〜100A　（鋼管又はサクションホース） 揚程計算に基づく

許容仮排水宅内桝数

mini１台につき1箇所に対応

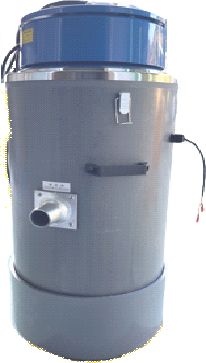

型式

PMVTC1.35KW-6

機械寸法

L480mm×W600mm×H1000mm

乾燥重量

42.5kg

内蔵真空ポンプ風量

0.189m³/min

最大出力

1.35kW　（単相100V）

タンク容量

0.062m3

定格電流

11.7A+5.1A

吸引管口径

40A（30〜40A）

圧送管口径

50A

吸引揚程

2m以内

圧送揚程

4m以内（それ以上の時は中継タンク使用のこと）

最大異物通過径

35mm（30〜35mm）

騒音レベル（周辺7m）

通常：64.4dB（60Hz）

推奨使用温度

0〜40℃

推奨設置スペース

L=800mm、W=900mm、H=1200mm以上

推奨使用温度

0〜40℃

設置条件

風雨がしのげる環境での設置をお願いします。
