■本管仮排水
仮排水方式
汚物ポンプによる圧送方式
制御方式
フロート及び制御盤による自動制御
本管締切方式
汎用止水プラグによる締切
適用対象管径
Φ150mm〜Φ1500mm（流量による）
適用配管延長
特に定めはないが、全揚程計算により決定する
使用汚物ポンプ呼び径
50A〜200A ※１台当り
汚物ポンプ定格電力
0.75kW〜22.0kW（200V） ※１台当り
使用仮排水配管径
50A〜300A（鋼管又はサクションホース）
■宅内桝仮排水 (流量の少ない本管も対応）
真空制御ユニット、真空タンクユニットによる吸引、圧送方式
自動真空弁及び真空タンクユニットによる自動制御
宅内桝締切方式
宅内桝専用バルーンストッパーでの締切
特に定めはないが、真空損失計算により決定する
50A〜200A （鋼管又はサクションホース）
許容仮排水宅内桝数
特に制限はなく、真空制御ユニット及び真空タンクユニットの組み合わせによって対応
真空制御ユニット
型式
MV-VCU11KW
機械寸法
L1500mm×W1200mm×H1450mm
乾燥重量
1250kg
内蔵真空ポンプ風量
7.21m3/min
定格電力
11.0kW （200V）
騒音レベル（周辺7m以下）
通常：61.0dB（60Hz）深夜モード：55.5dB（22Hz）
内蔵異常通報装置
無線方式（ＦＯＭＡ回線）真空制御ユニット、真空タンクユニット異常と汎用入力4接点の通報が可能通報先として複数メールアドレス登録可能
真空タンクユニット
MV-VTU600L
L1139mm×W1047mm×H1306mm
370kg
内蔵汚物ポンプ呼び径
80A
内蔵汚物ポンプ吐出量
0.8m3/min
3.7kW （200V）
自動真空弁（パスカルバルブ）
MV-DRV3 ドライブ装置（地上設置装置）MV-HRT5 ハート装置（宅内桝設置装置）
W490mm×D245mm×H710mm ドライブ装置W170mm×D127mm×H455mm ハート装置
25kg ドライブ装置7.5kg ハート装置
配管口径
40A
接続ホース長
4m ※別途延長ホース（2m、4m）にて延長可能
適用可能桝口径
150A以上

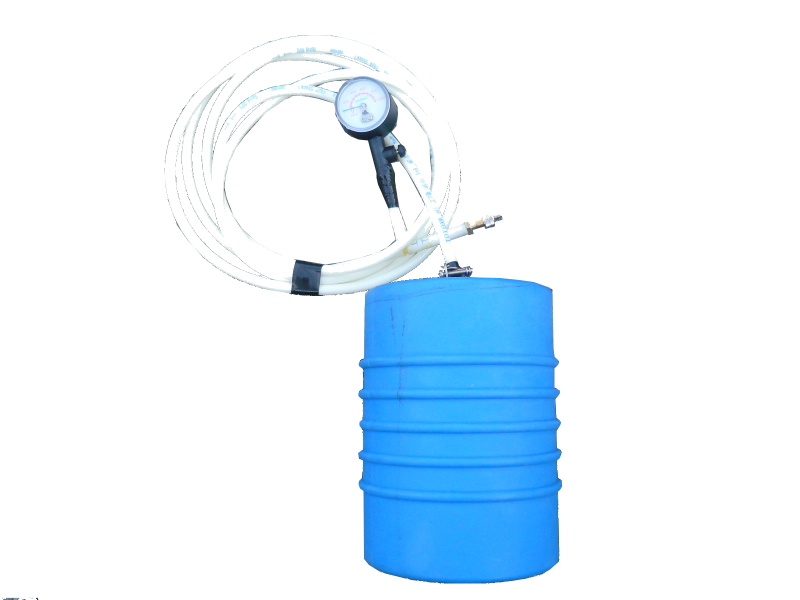

取付管専用ストッパー（パスカルボール）ラインナップ
適用管径
付属ホース
１００Ａ
圧力ゲージ付ホース（４ｍ）
１２５Ａ
１５０Ａ
２００Ａ
■異常通報方式
本管、宅内桝共に異常時FOMA回線メールによる自動通報（真空制御ユニット内蔵装置使用可）
